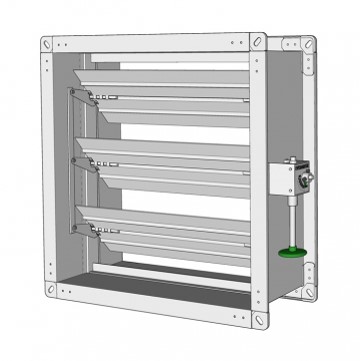

VAN ĐIỀU CHỈNH LƯU LƯỢNG (VCD)

Có 2 loại:

VCD tay gạt: Điều chỉnh góc mở cánh van bằng tay gạt bấm liên kết trực tiếp với trục

VCD trục vít: Điều chỉnh góc mở cánh van bằng trục quay liên kết với trục qua bánh răng

Công dụng & vật liệu van vuông một chiều NRD:

Chống thổi ngược .

Vị trí: Lắp trên đường ống gió.

Giới hạn chịu nhiệt vật liệu: Từ -20°C đến 120°C.

Cơ cấu đóng mở: Cân bằng áp xuất trong đường ống.

Vật liệu: Tôn mạ kẽm Z12 – Z18 hoặc INOX 304 – INOX 201.

Kiểu bích: Bích C, Bích TDC hoặc bích V.

Mô tả sản phẩm van vuông một chiều NRD:

Thân van được tạo hình, cắt và gấp trên Autoline (L = 200 mm). Độ dày thân van: 0.58 mm – 1.15 mm.

Cánh tạo hình có 3 gân tăng cứng chữ V, tạo hình và cắt trên máy CNC. Độ dày cánh van: 0.58 mm – 1.15 mm.

Trục van bằng thép mạ kẽm vuông 10×10 mm, được gia công chế tạo trên máy CNC.

Bạc nhựa được đùn ép bằng phương pháp gia nhiệt, gồm 2 khối đồng tâm có lỗ 10×10 mm.

Ke góc dày hơn 2 đơn vị so với độ dày của thân van nhằm gia cường thêm độ cứng.

Nguyên lý hoạt động van vuông một chiều NRD:

Van gió 1 chiều được sử dụng cho việc đóng mở tự động đường ống gió trong hệ thống thông gió dựa trên nguyên tắc tự cân bằng áp xuất .

Đối với hệ thống quạt lắp song song, chung một đường ống gió, van 1 chiều giúp cho việc chống thổi ngược khi quạt dừng hoạt động .Đặc điểm sử dụng van vuông một chiều

Van vuông một chiều vuông được sử dụng trong hệ thống thông gió hoặc trong hệ thống điều hòa và được lắp đặt trên đường gió hồi hoặc gió cấp tùy thuộc vào các trường hợp sử dụng.

Đặc biệt, phương thức điều chỉnh lưu lượng gió trên van gió vuông 1 chiều chủ yếu bằng mô tơ hay điều chỉnh thủ công bằng tay.

Quá trình sử dụng van gió vuông thì lưu lượng gió hồi và gió cấp sẽ được điều chỉnh rất dễ dàng và nhanh chóng.

Vật liệu chế tạo sản phẩm van vuông một chiều thông dụng chủ yếu là tôn mạ kẽm, Inox……có độ bền và khả năng chống oxy hóa hiệu quả, phù hợp với điều kiện thời tiết nóng – ẩm của nước ta.

•
